De oude techniek van PI3RTD en PI2RTD (ca. 1995-2005).
pa0nhc 20170302.


Foto 1.
Nico pa0nhc regelt het zelf ontwikkelde voor PI3RTD bestemde 2m duplexfilter af.





Foto 2.

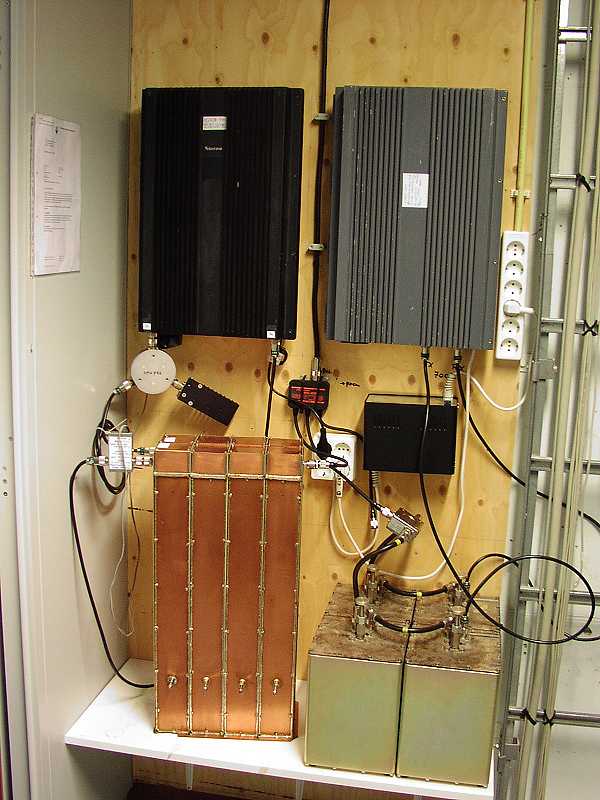

Foto 2.
PI3RTD en PI2RTD na de eerste definitieve installatie in een patch panel ruimte in Fortis Bank (Rotterdam).
    Boven :
Links de gemodificeerde PI3RTD Storno CQF600 TX/RX (145,625MHz), en rechts de PI2RTD (430,300MHz) Storno CQF600 TX/RX.
    Midden:
- Op 145MHz afgeregelde TX isolator,
- 2m/70cm koppel filter voor dual band antenne,
--24V voeding / accu lader.
    Onder :
-
zelf ontwikkeld en gebouwde 145MHz low-noise RX voorversterker,
- zelf ontwikkeld, gebouwd en afgeregeld 145MHz 8-cavity duplex filter: 2x bandpass + 6x notch.
- 70cm 4-cavity Kathrein SP duplex notch filter
- erboven : op 431MHz afgeregelde circulator

Onder de witte schap : de -24V nood bedrijf accu's (niet zichtbaar).


Foto 3

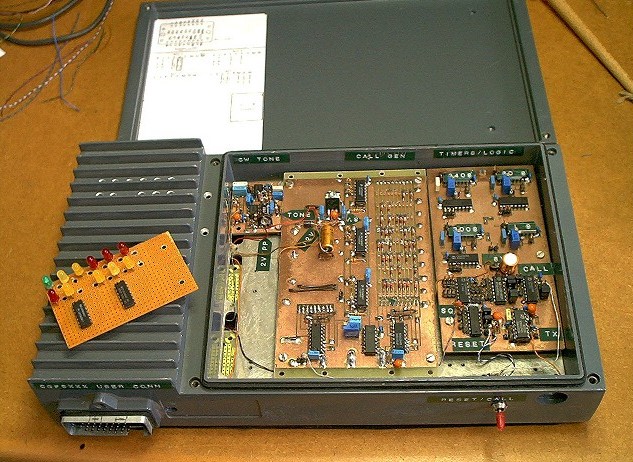

        Foto 3 : De voorzijde van de "Logic box"-besturing-eenheid voor PI2RTD tijdens de bouw. Deze was (op de geprogrammeerde call na) identiek aan die van PI3RTD. Puur hardware, dus geen software, en vele jaren zeer betrouwbaar gebleken.
    Van links naar rechts :
- LED indicatie bordje voor de montage
- CW toon oscillator, klik vrij bandpass gefilterd.
- Call generator print met aanpasbare diode matrix.
- Logic print waarop alle (instelbare) timing en logica functies.



Foto 4

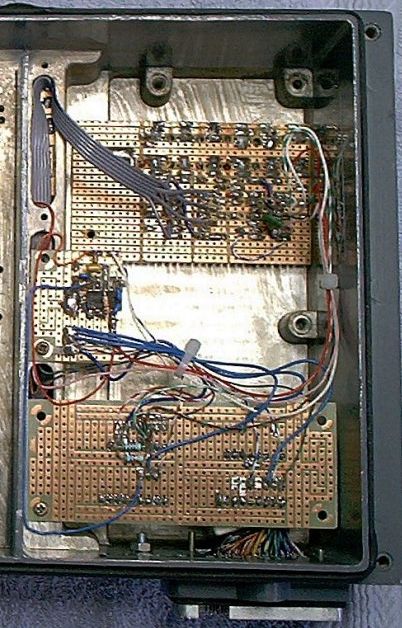

        Foto 4 :
De achterzijde van de "Logic Box" besturing eenheid voor PI3RTD.
Boven : het bordje met de LED indicatoren.
Midden : een interface als verbinding tussen het +12V en -24V zend/ontvang commando lijnen.
Beneden : interface bordje voor de nogal gecompliceerde doorverbindingen tussen de +12V logica en de -24V TX/RX.


Foto 5

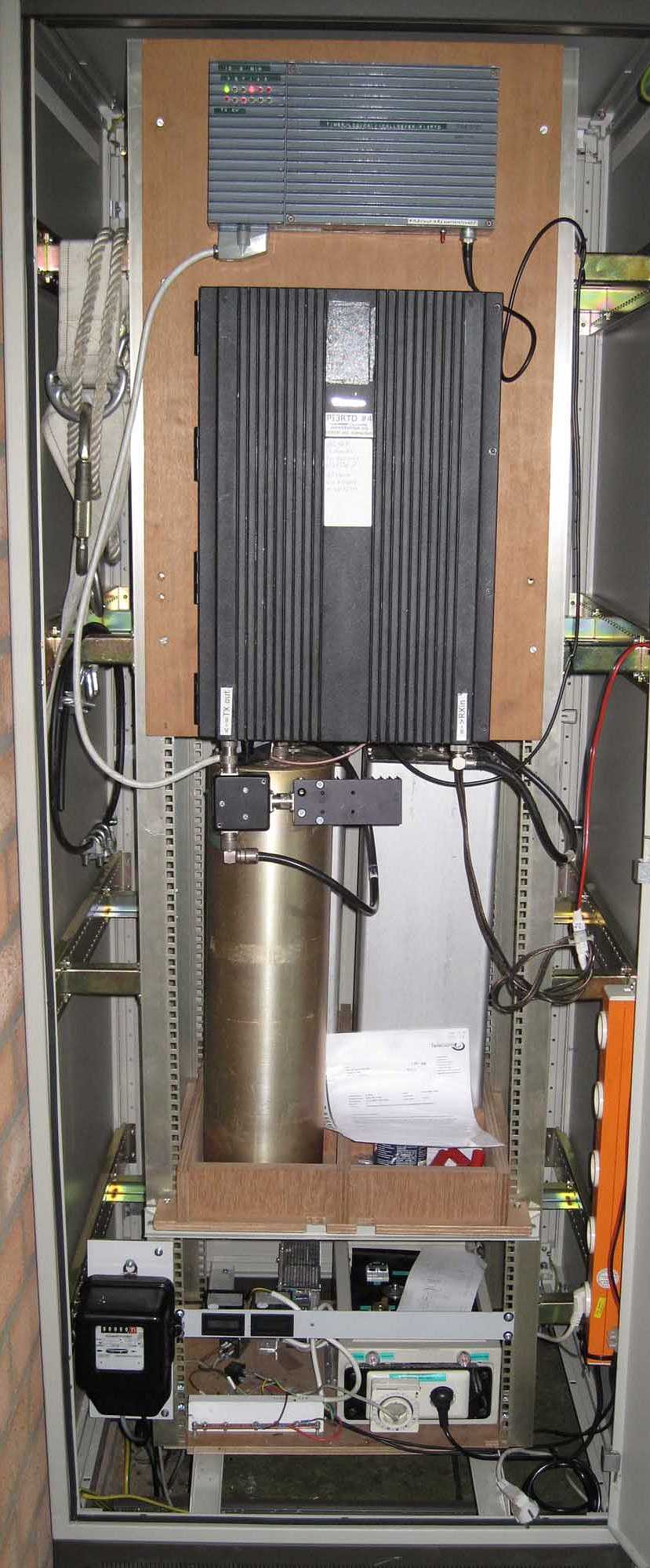

        Foto 5 :
PI3RTD zoals in latere jaren ge´nstalleerd in het Erasmus Medisch Centrum te Rotterdam, ingebouwd in een 19" kast.
Onzichtbaar achter het houten schot is een op 145.0125MHz afgeregeld uiterts selectief 3-cavity Kathrein RX bandpass filter. Dit onderdrukt het 165MHz signaal van een op dezelfde locatie aanwezige pager station. Dit
zendt op slechts 6m afstand met ca. 500Werp. Ondanks dat hadden we aanvankelijk nog last van de zijband ruis ervan. Dat is later door ons verholpen, doordat wij aan de uitgang van de pager zender een extra 2-cavity 165MHz bandpass filter installeerden.
    Van boven naar beneden :
Grijs :
de zelf ontwikkelde en gebouwde hardware matige besturing eenheid van PI3RTD ("Logic Box").
Zwart : Gemodificeerde 145MHz Storno CQF9000 TX/RX, met TX isolator ter beveiliging tegen IMD.
Brons : een 145MHz bandpass cavity, tussengevoegd in de zender tak van het duplex filter, ter extra onderdrukking van IMD en zijbandruis uit de eigen PI3RTD zender.
Aluminium : 6 x Kathrein SP cavity notch duplex filter.
Alle cavities staan, voor maximale signaal scheiding (meer dan 110dB), dmv. schotten onderling ge´soleerd in een houten bak opgesteld.
Onzichtbaar tussen de SP cavities de zelf ontwikkelde low-noise RX-voorversterker voor optimale RX gevoeligheid
    Daaronder:
Scheiding transformator, +12V en -24V voedingen, digitale voeding spanning en stroom meters.

De hele installatie werd gevoed uit de non-interruptible 230V~ van het ziekenhuis (met grote diesel aggregaten stand by).


Foto 6

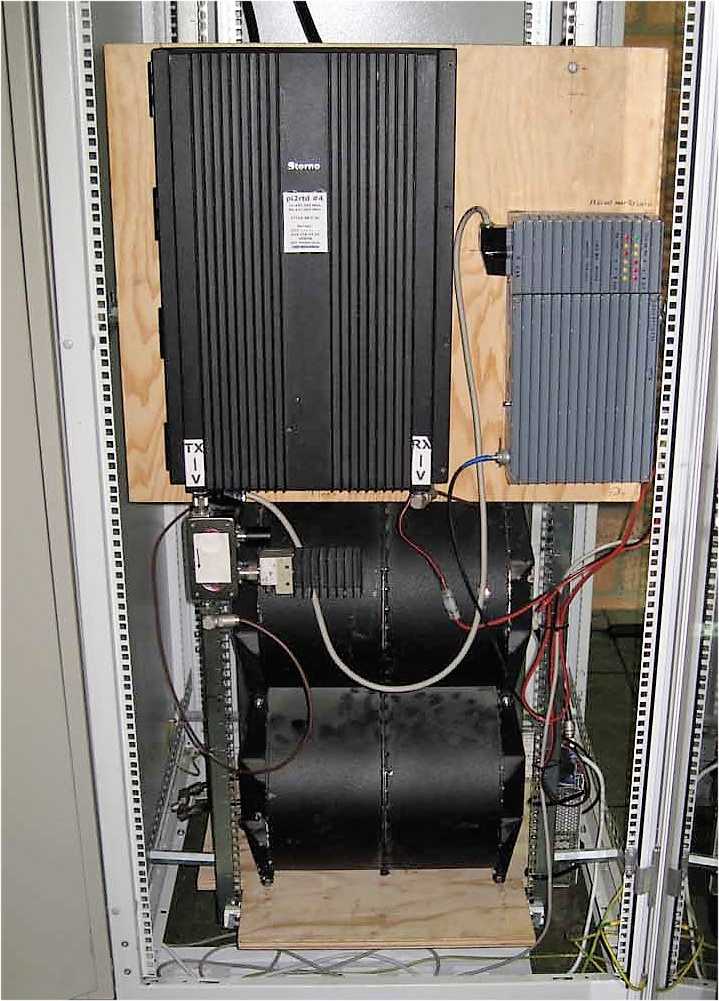

        Foto 6 : PI2RTD (430,300 MHz) zoals in latere jaren in een separate 19" kast ge´nstalleerd in het Erasmus Medisch Centrum.
    Van boven naar beneden:
Zwart : gemodificeerde Storno CQF9000 TX/RX, met ernaast
Grijs : de zelfbouw "Logic Box" hardware matige besturing eenheid voor PI2RTD,
Aan de TX uitgang : de op 431.900MHz afgeregelde dubbele isolator tegen IMD.
Daarachter het uiterst selectieve 4-cavity (30cm dia !! ) Kathrein bandpass duplex filter.
Onzichtbaar de (aan de 2m identieke) zelfbouw low-noise RX voorversterker,  tussen de twee RX bandpass cavities gevoegd
De -24V voeding spanning komt uit de PI3RTD 19"kast, parallel geschakeld aan die van de 2m repeater.
