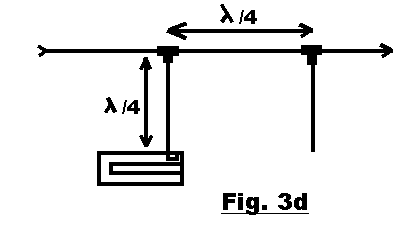

Kwart golf secties.
Kwart golflengte lange verbindingskabels moeten gemaakt worden van kabel van bekende kwaliteit. De totale elektrische lengte van de 1/4 lambda secties moet bepaald worden tot aan de koppellinks in de cavities, met inbegrip van alle verbindingen.
|
|
De totale theoretische lengte wordt berekend met de formule:
|
l = (7500/f) . V [cm] waarin V de verkortingsfactor van de gebruikte kabel+plug, en f de frequentie in MHz is. |

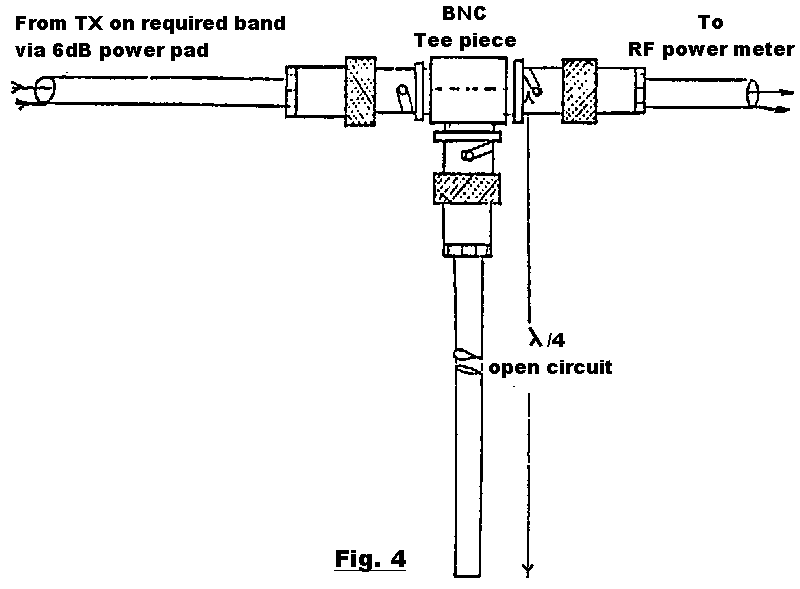

Het bepalen van de fysieke lengte van 1/4 golf secties
|
|
De kabel wordt met kleine stukjes ingekort, totdat de "RF Power meter" een minimum aanwijst.
Als na het bepalen van de juiste lengte aan het open einde van de kabel een plug moet worden gemonteerd, moet de kabel met een extra stukje worden ingekort zodat de totale (elektrische) kabellengte, tot aan het puntje van de centrale pen gemeten, weer klopt. Dit is tamelijk kritisch op de 70cm band.
De 6dB verzwakker dient ter bescherming van de zender. Hiervoor kan ook een lang stuk RG58 of andere verliesgevende coax worden gebruikt.
