Hoe CMCs wikkelen voor gebalanceerde open voedinglijnen.
PA0NHC 20211016

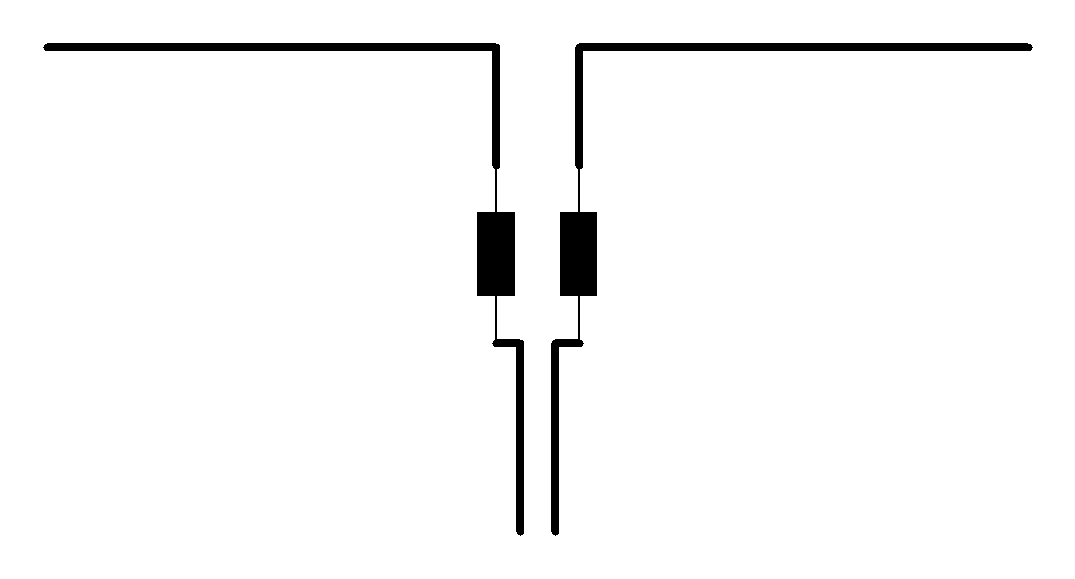

Voor een open lijn (of lint lijn) gebruik je de volgende CMC constructie, zie foto.
Hoe een dergelijke CMC te wikkelen staat daaronder.



          Hoeveel CMCs en waar CMCs plaatsen :
1 CMC bij de tuner.
1 CMC direct onder het voedingpunt van de dipool, of FD4, of FD5, of inverted-V, of end-fed, of loop.

Dan, afhankelijk van de lengte van de voedinglijn, nog extra CMCs monteren:

          Bij voedinglijnen met lengtes tussen 1/4 lambda en 1/2 lambda :
1 CMC in het midden van de voedinglijn.

          Bij voedinglijnen langer dan 1/2 lambda :
meerdere CMCs op afstanden van maximaal 1/4 lambda.
Die 1/4 lambda geldt voor de HOOGSTE frequentie waarop de antenne wordt gebruikt, ook (juist) voor ontvangst.

         Benodigde materialen :
1. Koop twee stuks Amidon FT240-31 ringkernen, of  FairRite 2631803802 bij bv. Mouser.com  . .
2. Koop twee stukken verschillend gekleurd verzilverd Teflon draad ca. 1,5mm dik. Zoek op Internet waar dat verkrijgbaar is.
3. Koop middelmatig brede zwarte tywraps (bind bandjes).
          Oefen dan eerst het volgende :
Dat draad vast aan de kern binden is lastig door de gladde Teflon isolatie. Oefen eerst als volgt :
a. Bind eerst één tywrap losjes om de ring kern.
b. Steek daarna een tweede tywrap, tussen de ring kern, en de eerste tywrap door.
c. Trek de eerste tywrap strak aan.
d. Wikkel de eerste (of de laatste) winding, en trek daarna de tweede tywrap strak aan.
Nu is de winding slipvrij vast gebonden aan de kern.
Einde oefening.
Nu de spoel geheel wikkelen :

          Het wikkelen :
4. Bind de eerste winding aan de kern vast mbv. zwarte tywraps.
5. Wikkel de kern geheel vol met de twee draden PARALLEL. Gewoon in één richting, netjes NAAST elkaar, NIET twisten.
6. Bind de laatste winding aan de kern vast mbv. zwarte tywraps.

          Doorwikkelen ?
Als de kern eenmaal geheel vol is gewikkeld, kunt u ook in dezelfde richting blijven doorwikkelen, over de eerste helft van de wikkeling heen, totdat het einde van het draadpaar recht tegenover het begin van van de spoel uitkomt. Zie de foto.
          Voordelen :
-  Begin en einde van de spoel recht tegenover elkaar (niet naast elkaar),
-  2x zo hoge sper impedantie,
-  30% lagere resonantie frequentie.

NB: de toegenomen winding capaciteit is geen nadeel, maar kan een voordeel zijn => lagere choke resonantie frequentie.

          Het aansluiten.
De CMC is met twee draden gewikkeld.
Één wikkel draad wordt op één open lijn ader en één dipool helft aangesloten.

          Het aansluiten kan naar eigen inzicht, bv. :
Gewoon met stevige kroonstenen.
De verbinding moet dan nog watervast gemaakt worden door :
-   inspuiten met Tectyl ML, of
-  insmeren met Vaseline, of
-  intapen met vulkaniserende rubber tape.

Of  in een plastic doos, met RVS schroef klemmen. Niet aanbevolen voor hoog vermogen contest gebruik.
Nadelen : meer gewicht, en opwarming van de choke door gebrek aan ventilatie. De inwendige temperatuur varieert bij elke uitzending. Boor aan de onderzijde van de doos twee 2mm beluchting gaatjes. Dat voorkomt via de pakking binnen"zuigen" van vocht.
De gaten voor de boutjes tappan, en bij montage de boutjes, de gaten en de deksel pakking insmeren met vaseline.
