Een combinatie van een helix band doorlaat filter en kabel sper filter voor de twee meter band met steile flanken en goede selectiviteit.
Pa0nhc. V20050511 / 20110308

In een artikel in Electron februari 2004 pag. 64 zijn door mij smalbandige sperfilters beschreven, die geconstrueerd werden van coaxkabel. Kabelsperfilters

Het voordeel van dergelijke kabel "inkepings" filters is, dat ze meerdere inkepingen veroorzaken. Bovendien kunnen ze worden geconstrueerd voor een relatief kleine frequentie afstand tussen twee naburige "notches" (inkepingen), Midden tussen twee inkepingen ligt de doorlaat band, de plaats waar de demping en SWR het kleinst zijn.

Bovendien treden die door de kabel ge´ntroduceerde minima, onder en boven de doorlaatband, op verder verwijderde frequenties steeds herhalend op (zie in fig24 de notches op ca. 114 MHz en 173 MHz).

In de doorlaatband tussen twee notches (hier dus ook de doorlaatband van het helix filter) worden VSWR en tussenvoegdemping weinig be´nvloed.

De demping in de notches van een kabel filter is echter minder diep (minder verzwakkend) dan die van helix notch filters.

Door gebruik te maken van VERLIESARME coaxkabel, worden de gewenste eigenschappen van een kabel notch filter optimaal (geringe verliezen in de doorlaatband EN hoge demping in de inkepingen).


Toepassing.

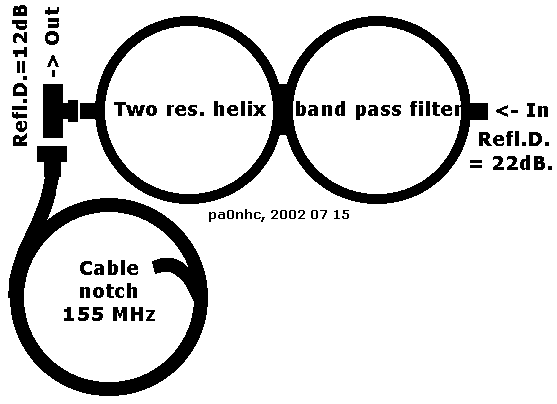

Door ÚÚn zoĺn simpel kabelfilter aan de uitgang van een twee krings helix banddoorlaat filter te koppelen (fig25), wordt de flankstijlheid van dat helix filter op eenvoudige wijze aanmerkelijk verbeterd (vergelijk fig20 met fig24).


fig25


Fig24

Resultaten.

Naar dit idee werd de combinatie van een 2 krings band pass filter en een 155 MHz kabel notch filter bestaande uit RG58CU en een T-stuk gemeten (zie fig. 25).

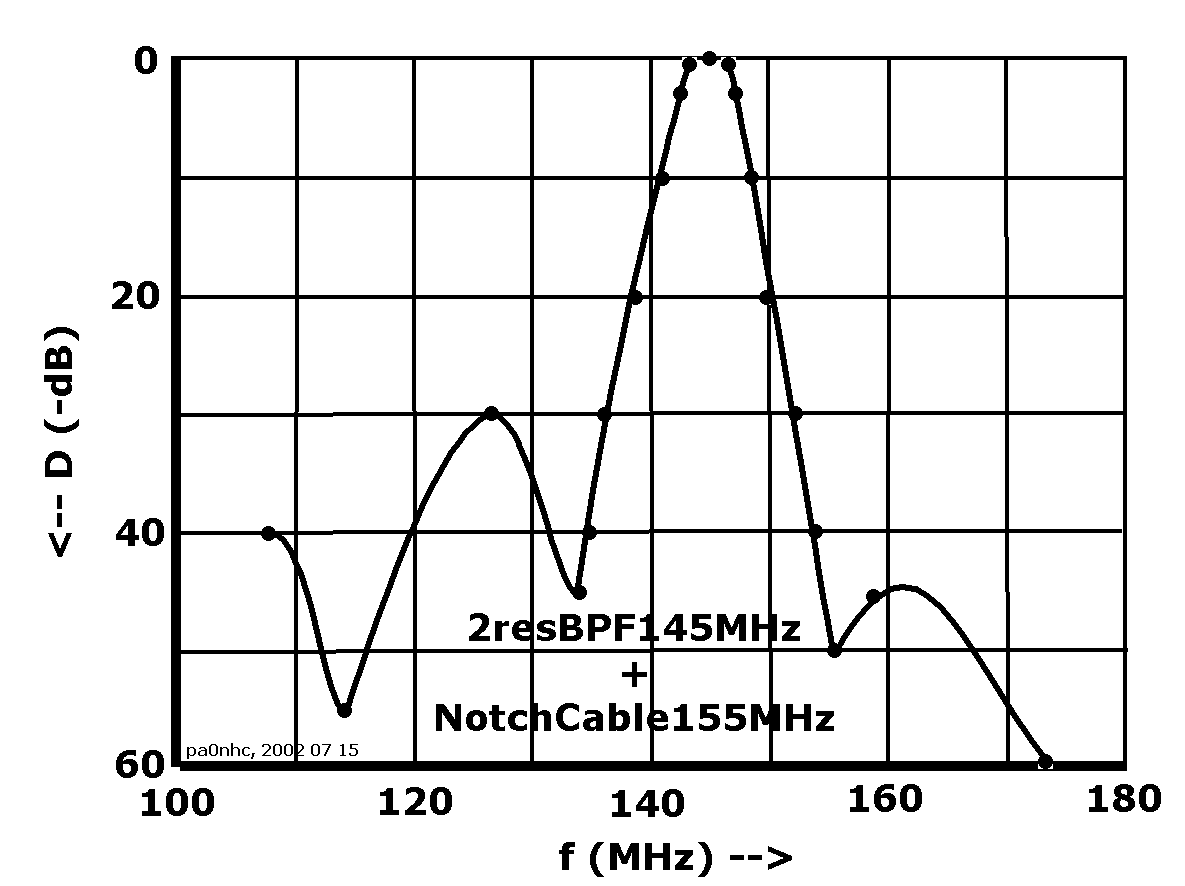

Op 155 MHz bleek de demping 50dB te zijn en op 150 MHz al ruim 20 dB (!) (zie fig. 24).

Als voor de coax een verliesarm type (Aircell7) wordt toegepast, zullen de reflectie demping, de tussenvoeg demping en de notch diepte naar verwachting nog iets verbeteren.

     Meetwaarden:
Tussenvoeg demping: 1,1 dB,
-1db bandbreedte: 2,7 Mhz,
-3dB bandbreedte: 4,5 MHz.
Op 145 Mhz was de reflectie demping op de "UIT" poort waar zich de notch kabel bevond 12 dB, op de "IN" poort 22 dB.

D (-dB)

1

3

10

20

30

40

f hoog
(MHz)

146,2

146,9

148,2

149,8

151,8

153,6

f laag
(MHz)

143,5

142,4

140,7

138,7

136,5

134,9
